SAI - Instalação Inicial
Índice
Início da Instalação

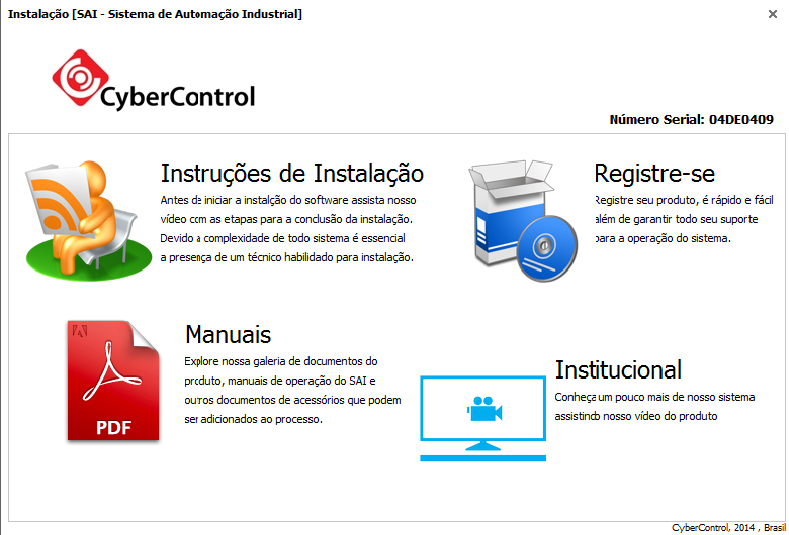

Tela do sistema de instalação e registro do produto SAI
Registro do Produto
Estamos disponibilizando em todas as implantações do sistema o BOX de instalação do sistema SAI, com uma cópia do software instalado com o equipamento, através do CD de instalação é possível efetuar o registro do produto em nosso sistema.
Através do registro do produto é possível acessar a garantia do produto onde disponibilizamos o suporte para correção de defeitos na programação do software ou lógica de operação do PLC.
Após a instalação do sistema no momento do primeiro acesso é necessário o desbloqueio do sistema com o fornecimento do serial do produto, será fornecido para o equipamento uma chave de acesso / liberação vitalicia para o software sem vencimento ou limite de utilização.
Instalação Codesys
Intalação do SAI
Configuração SAI
Abaixo layout para o arquivo de inicialização configurações internas do SAI, o arquivo sai.ini possui diversas informações e configuração e controle para o funcionamento do sistema.
[SERIAL_HD]
NUMBER=9C6144E1
VERSION=1.0.5.4
# dados OPC Server
[OPCSERVER]
SERVER_NAME={7904C302-AC19-11D4-9E1E-00105A4AB1C6}
# acesso FTP do PLC
[FTP]
HOST=ftp.cybercontrol.com.br
DIRETORIO=disk_mmc/DATA/
USER=cybercontr1
PORT=21
DOWNFTP=30
FINDFILES=15
UPINFO=20
STARWIN=-1
# acesso base de dados SAI Analytics
[MYSQL]
HOSTNAME=dbmy0011.whservidor.com
DATABASE=cybercontr1_1
CATALOG=cybercontr1_1
PORT=3306
INTERNET=0
LOGSYS=0
LOGPROD=0
# informações do form
[FORM]
EXPAND=0
TIPO_GRAFICO=1
TIPO_PRODUCAO=0
CHECK_USER=0
DATA_INICIO=17/08/2019
DATA_FIM=17/08/2019
# retorno 0=normal -1=concrevisa
[CONFIG_EQUIP]
TIPO_TERM=0
SAI_ANALYTICS=1
BKP_DADOS=0
RETORNO=0
# compomentes modo de produção
[BALANCA_AGREGADO]
POS_LEFT=174
POS_TOP=468
VISIVEL=-1
TITULO=
[BALANCA_CIMENTO]
POS_LEFT=1148
POS_TOP=202
VISIVEL=-1
TITULO=
[HIDROMETRO_AGUA]
POS_LEFT=1032
POS_TOP=346
VISIVEL=-1
TITULO=
[ESTEIRA_PESAGEM] POS_LEFT=159 POS_TOP=168 VISIVEL=-1 [ESTEIRA_ALIMENTADORA] POS_LEFT=580 POS_TOP=145 VISIVEL=-1
[MISTURADOR] POS_LEFT=704 POS_TOP=423 VISIVEL=-1 [HIDROMETRO_ADITIVO] POS_LEFT=1224 POS_TOP=346 VISIVEL=-1 TITULO=
[COMP_AGREGADO1] POS_LEFT=2 POS_TOP=60 VISIVEL=-1 TITULO=1 [COMP_AGREGADO2] POS_LEFT=67 POS_TOP=60 VISIVEL=-1 TITULO=2 [COMP_AGREGADO3] POS_LEFT=132 POS_TOP=60 VISIVEL=-1 TITULO=3 [COMP_AGREGADO4] VISIVEL=-1 POS_LEFT=197 POS_TOP=60 TITULO=4 [COMP_AGREGADO5] VISIVEL=-1 POS_LEFT=262 POS_TOP=60 TITULO=5 [COMP_AGREGADO6] VISIVEL=-1 POS_LEFT=327 POS_TOP=60 TITULO=6 [COMP_AGREGADO7] VISIVEL=0 POS_LEFT=392 POS_TOP=60 TITULO=CX7 [COMP_AGREGADO8] VISIVEL=0 POS_LEFT=457 POS_TOP=60 TITULO=CX8 [COMP_AGREGADO9] VISIVEL=0 POS_LEFT=61 POS_TOP=275 TITULO=CX9 [COMP_AGREGADO10] VISIVEL=0 POS_LEFT=126 POS_TOP=275 TITULO=CX10 [COMP_AGREGADO11] VISIVEL=0 POS_LEFT=191 POS_TOP=275 TITULO=CX11 [COMP_AGREGADO12] VISIVEL=0 POS_LEFT=256 POS_TOP=275 TITULO=CX12 [ESTEIRA_ELEVADORA] POS_LEFT=768 POS_TOP=291 VISIVEL=-1 [BOMBA_ADITIVO] POS_LEFT=1224 POS_TOP=435 VISIVEL=-1 [BOMBA_AGUA] POS_LEFT=1032 POS_TOP=435 VISIVEL=-1 [COMP_SILO1] POS_LEFT=1125 POS_TOP=35 VISIVEL=-1 TITULO=SL1 [COMP_SILO2] POS_LEFT=1180 POS_TOP=35 VISIVEL=-1 TITULO=SL2 [COMP_SILO3] POS_LEFT=1235 POS_TOP=35 VISIVEL=-1 TITULO=SL3 [COMP_SILO4] POS_LEFT=1290 POS_TOP=35 VISIVEL=-1 TITULO=SL4 [COMP_SILO5] POS_LEFT=1352 POS_TOP=27 VISIVEL=-1 TITULO=SILO5 [COMP_SILO6] POS_LEFT=1352 POS_TOP=27 VISIVEL=-1 TITULO=SILO6 [COMP_SILO7] POS_LEFT=1352 POS_TOP=27 VISIVEL=-1 TITULO=SILO7 [COMP_SILO8] POS_LEFT=1352 POS_TOP=27 VISIVEL=-1 TITULO=SILO8 [DISPLAY] POS_LEFT=1094 POS_TOP=623 VISIVEL=-1
[SENSORES_UMIDADE] POS_LEFT=722 POS_TOP=97 VISIVEL=0 [RODAPE_INFO] HEIGHT=304 [CAIXA_AGREGADO] TEMPO_COMPINI1=3000 TEMPO_COMPON1=420 TEMPO_COMPOFF1=2300 TEMPO_COMPINI2=1700 TEMPO_COMPON2=400 TEMPO_COMPOFF2=2300 TEMPO_COMPINI3=1700 TEMPO_COMPON3=400 TEMPO_COMPOFF3=2300 TEMPO_COMPINI4=1700 TEMPO_COMPON4=340 TEMPO_COMPOFF4=2300 TEMPO_COMPINI5=800 TEMPO_COMPON5=10 TEMPO_COMPOFF5=100 TEMPO_COMPINI6=100 TEMPO_COMPON6=100 TEMPO_COMPOFF6=100 TEMPO_COMPINI7=0 TEMPO_COMPON7=0 TEMPO_COMPOFF7=0 TEMPO_COMPINI8=0 TEMPO_COMPON8=0 TEMPO_COMPOFF8=0 TEMPO_COMPINI9=0 TEMPO_COMPON9=0 TEMPO_COMPOFF9=0 TEMPO_COMPINI10=0 TEMPO_COMPON10=0 TEMPO_COMPOFF10=0 TEMPO_COMPINI11=0 TEMPO_COMPON11=0 TEMPO_COMPOFF11=0 TEMPO_COMPINI12=0 TEMPO_COMPON12=0 TEMPO_COMPOFF12=0 VIBR_INI=15 TEMPO_VIBRON=5000 TEMPO_VIBROFF=2500 [SILO] INICIO=2000 TEMPO_COMPON=800 TEMPO_COMPOFF=2000 TEMPO_CARGA=5000 [BALANCA] AGR_PESOMIN=0 AGR_PESOMAX=20000 AGR_CALIBRACAO=0 CIM_PESOMIN=0 CIM_PESOMAX=5000 CIM_CALIBRACAO=0 CIM_COMPON=600 CIM_COMPOFF=2000 CIM_TOLPESAGEM=2 CIM_INIDESCARGA=95 CIM_CARGA=10 AGUA_PESOMIN=0 AGUA_PESOMAX=2000 AGUA_CALIBRACAO=0 AGUA_INIDOSAGEM=3000 ADTV_PESOMIN=0 ADTV_PESOMAX=50000 ADTV_CALIBRACAO=0 ADTV_INIDOSAGEM=2000 TEMPO_COMPON=10 TEMPO_COMPOFF=5000 [ESTEIRA] PES_PARTIDA=2500 PAS_DESLIGA=6000 PES_DESLIGAPESO=100 ELEV_PARTIDA=1000 ELEV_DESLIGA=25000 ELEV_DESARGA=7000
Definindo o tipo de PLC
Eaton XC-CPU201 (Padrão)
Alterando arquivo de configuração
Para primeira conexão com o novo PLC, é necessário alterar o arquivo de configuração do SAI, chamado o SAI.ini o mesmo é localizado na pasta de instalação do SAI, geralmente o mesmo é na pasta C:\Program Files\CyberControl\SAI.
Abra o arquivo SAI.ini utilizando o bloco de notas padrão do windows, edite o arquivo alterando a opção de [OPCSERVER/SERVER_NAME] conforme o modelo de PLC utilizado conforme especificado abaixo:
Eaton XC-CPU201
[OPCSERVER]
SERVER_NAME={7904C302-AC19-11D4-9E1E-00105A4AB1C6}
Schneider M340 P342020 (Descontinuado)
[OPCSERVER]
SERVER_NAME={9BC87883-EEDA-11D3-9FDE-006067705B5A}
Ao especificar esta linha no arquivo de configuração SAI.ini ao entrar no software o mesmo fará a conexão com o tipo de PLC que está sendo utilizado, também sera atualizado o ServerName na base de dados do sistema.
