SAI - Conhecendo o Modo de Produção Automático
Abaixo demonstraremos os principais componentes da área de trabalho do modo de produção, bem como suas funcionalidades e principais características.
Índice
Área de Trabalho
A área de trabalho do modo de produção do SAI, concentra as principais informações sobre o processo de produção, o usuário pode através da mesma acompanhar o estado de todos os equipamentos, motores, esteiras, comportas, vibradores, aeradores e balanças.

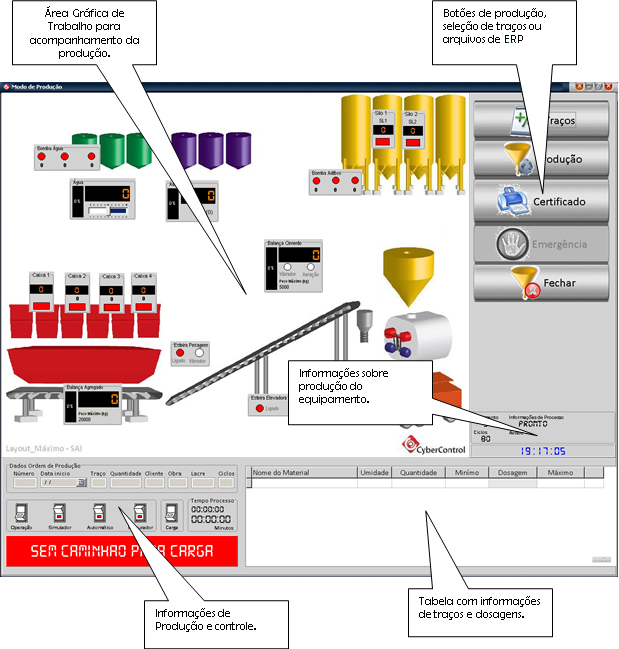

- Área de trabalho do modo de produção.
Layout Gráfico
Pode-se optar pela visualização gráfica do layout do equipamento*, onde em conjunto com os monitores é possível identificar facilmente as etapas e andamento dos processos de produção.
É possível adicionar uma imagem tipo bitmap personalizada, com o layout do equipamento utilizado no SAI, consulte Informações do Sistema.
Clicando com o botão direito sob a área do layout gráfico é possível acessar o menu para efetuar os ajustes dos componentes visuais (veja detalhadamente mais abaixo).
- Consulte padrões de layout fornecidos pelo fabricante do equipamento.
Botões Laterais
Botões de fácil acesso para ações do equipamento, sua dimensões permitem a utilização de monitores touch-screen.
Painel Esquerdo
O painel esquerdo da área de trabalho traz informações importantes durante o processo de produção automatizado, o qual estaremos comentado detalhadamente abaixo.
- Detalhes do painel esquerdo.
Dados da Ordem de Produção
São informados os principais campos da ordem de produção que está sendo realizada pelo sistema:
Número: Gerado automaticamente pelo sistema para controle da produção. Data Inicio: Data da produção (corresponde a data do sistema). Traço: Código do traço que esta sendo produzido. Quantidade: Quantidade que esta sendo produzida. Cliente: Código do cliente. Obra: Código da obra cadastrada do cliente. Lacre: Número do lacre informado no momento da seleção do traço. Ciclos: Números de ciclos para produção (para equipamentos de ciclos repetitivos).
Estado de Processos
Estes botões informam o estado (on/off) de alguns processos importantes para o funcionamento do equipamento:
Operação: Informa se o equipamento está em modo de operação no momento. Simulador: Informa se o equipamento está em modo de simulação, geralmente utilizado para ajustes e testes no equipamento, nesta estado o PLC simula a entrada de valores nas balanças do equipamento. Automático: Informa o estado da chave seletora (Manual/Automático) do painel elétrico do equipamento. Misturador: Informa se o misturador do equipamento está funcionamento. Carga: Informa se o caminhão ou caixa de carga está devidamente posicionada para o carregamento, o equipamento só realiza a descarga do material quando este botão está na posição (on) caso contrário o material fica retido aguardando esta informação.
Tempo de Processo
Durante o processo de produção é informado o tempo corrente da operação em andamento e o tempo obtido na ultima operação completada pelo sistemas.
Mensagens da Produção
O sistema informa através de mensagens algumas ações ou estado do equipamento durante o processo de produção.
- Exemplos de mensagens
Monitores Flutuantes
Monitores dos equipamentos pode ser deslocados para a posição preferida, também há a opção de escolha para os monitores que o usuário deseja visualizar durante os processos de produção.
Para movimentar e alterar o posicionamento dos componentes, clique e segure sob o componente e arrate-o até a posição desejada, lembramos que a área permitida para movimentação é correspondente a área ocupada pelo layout gráfico do equipamento.
Pesagem de Materiais
Informações sobre o peso dosado, quantidade máxima e mínima permitida de cada material são informadas em tempo real pelo sistema.
Mensagens de Produção
Modo de produção traz ao usuário informações e mensagem sobre o estado do equipamento e processos que estão sendo executados durante a produção.
Detalhes dos Componentes Visuais
Ajustes dos Componentes Visuais
Para acessar o menu de ajustes, clique com o botão direito de seu mouse sobre a área de layout gráfico do modo de produção.
Visualizar/Ocultar: Visualiza ou oculta um componente visual do sistema.
Restaurar Posições: Restaura todos os componentes visuais do sistema para uma posição inicial.
Alinhamento: Alinha horizontalmente os componentes visuais de caixas de agregados e silos de cimento.
Controle de Umidade: Acessa a aplicação de controle de umidade dos materiais utilizados nos processos de produção.
Dosagem de Água: Acessa rotina para edição / ajuste manual da quantidade de água no momento da produção.
