SAI - Configurando PLC Altus para o SAI 2.0
Rotina de configuração inicial para o PLC Altus para o SAI 2.0, é necessário ter o ambiente instalado na CPU, PLC deverá ser carregado com a lógica de produção antes do envio para o cliente, bem como deverá ser realizado os testes de funcionamento e configuração de equipamentos auxiliares, tipo o display de receita caso o equipamento possua o mesmo.
Para o inicio do processo de configuração é necessario possuir o ambiente de desenvolvimentos devidamente instalação para a utilização do SAI 2.0 na CPU.
Configurações do PLC
Abaixo segue os passos para o ajuste o IP de trabalho para o PLC como 192.168.0.180 (default), geramente utilizado para o comunicação do PLC com a CPU, lembrando que neste caso estamos considerando a utilização de uma placa de rede extra para a comunicação direta entre os equipamentos.
- Acesse as Configurações de Ethernet e localize a conexão com o PLC (dica: no campo de pesquida do Windos digite Ethernet para acessar).
- Clique em Alterar Opções do Adaptador.
- Localize a conexão com o PLC.
- Clique com o botão direiro em Propriedades de Ethernet.
- Na caixa de conexões localize a opção Protocolo IP Versão 4 (TCP/IPv4) e acesse Propriedades.
- Altere as propriedades do IP conforme a imagem de exemplo abaixo, recomendado que o PLC e a CPU estejam no mesmo range de rede.

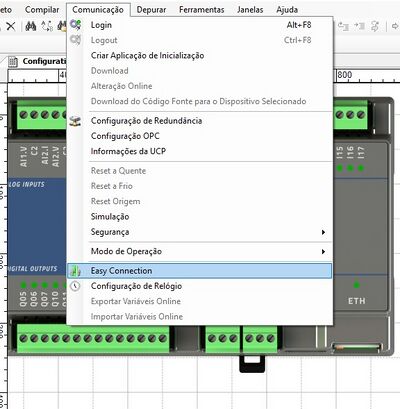

- Abra o Mastertools e acesse Easy C|onnection.

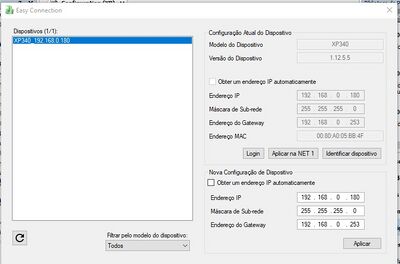

- Execute a rotina de procurar PLC na rede (botão de refresh), caso necessário altere as configurações do PLC colocando ele para o IP 192.168.0.180 (padrão default de desenvolvimento), clique em Aplicar para salvar.

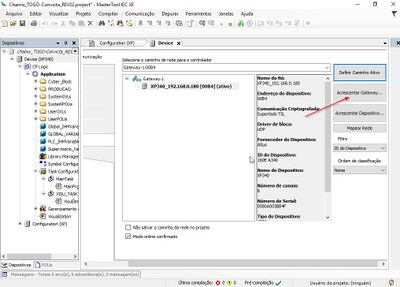

- Configure o gateway para o PLC, deê um duplo clique na opção Device(XP340), na aba Device clique em Acrescentar Gateway.

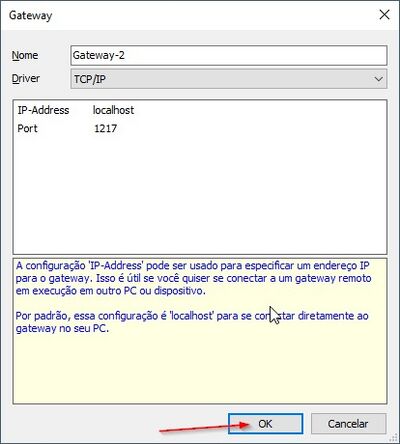

- Defina o gateway.
Baixando Lógica de Produção
No Mastertools carregue a lógica de produção que será instalada no PLC e faça seu upload para o PLC.
Testes de Funcionamento
Para o teste de funcionamento é necessário conferir se a conexão entre o PLC e CPU está ativa, execute o SAI e confira na barra de status se o mesmo está com a opção OPC:Running informada.
