Preparação de CPU para automação SAI 2.0

INSTALAÇÕES

CODESYS - OPCSERVER (Versão 3.5.11)

Link para download: https://drive.google.com/file/d/1wNessh-maXla3j-PBAPPsdxIBQZHIuxy/view?usp=share_link

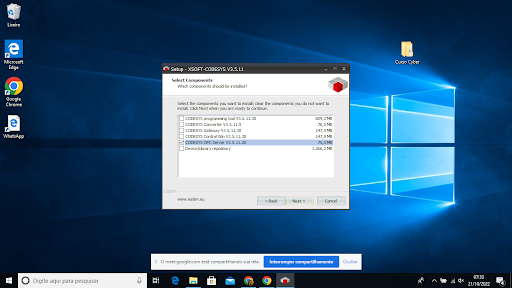

Seleção de aplicativos para instalações:

MASTERTOOL (instalação default)

Link para download: https://drive.google.com/file/d/1wMcNNd0BgdnZfeK7Yj-Ggm1rTDfSjrBP/view?usp=share_link

EDS (extensão para utilização dos XP106)

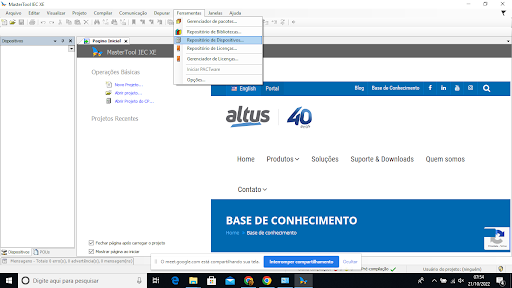

Abra o MASTERTOOL e adicione a EDS acessando: Ferramentas / Repositório de Dispositivos.

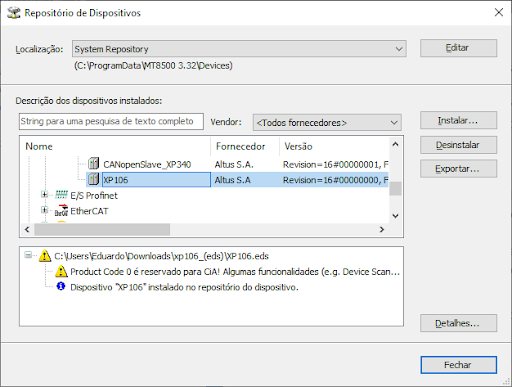

Em Repositório de Dispositivos, clique em instale e selecione o arquivo XP106.eds, download do mesmo pode ser obtido diretamente no site altus.com.br na área de downloads.

SAI 2.0 (instalação padrão)

Link para download: https://br01-cloud.acronis.com/fc/t/LjFReajqU9Dg

RECOMENDAÇÃO Diretório padrão de instalação use: C:\Program Files\CyberControl\SAI

Ajustar propriedades do SAI para executar como administrador.

CONFIGURAÇÃO

MASTERTOOL

Configurar IP do PLC com a placa de rede

Conecte a CPU da instalação na mesma rede do PLC e execute a rotina Easy Connection.

CODESYS - OPC SERVER

Editar configurações do OPC SERVER (executar como administrador)

⚠️ IMPORTANTE: Definir o IP do computador para trabalhar na mesma faixa do PLC.

⚠️ IMPORTANTE: No momento, desabilitar as opções de "Enable logging" na configuração do OPC SERVER."

AJUSTES

Instalar fontes DS-DIGIT
